韦德亚洲

欢迎光临郑州韦德亚洲窑炉耐火材料有限公司

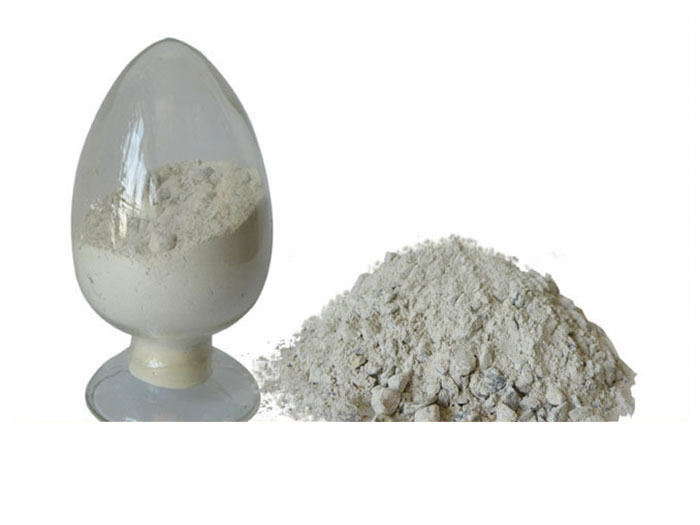

　刚玉自流式耐磨浇注料是选用特矾骨料、粉料、刚玉骨料和钢纤维及添加剂等按一定的比例配制而成的一种高耐磨的浇注料，其CA-71作为结合剂，并加入分散剂，是一种高耐磨，耐高温，冲击力强，热振稳定性高，自流性能好的自流式浇注料。

　适用于锅炉复杂而受磨损部位的一种高强耐磨的自流式刚玉浇注料。

　在施工过程中，先用搅拌机把干料和掺入料（添加剂、结合剂，分散剂）混合搅拌均匀，然后加水搅拌，加水量在5.5%左右，搅拌好后倒入模框,无需振动可以自动填充密实，不产生蜂窝与空洞。在常温养护凝固达到一定强度后拆模。

　　一般情况下，自流式刚玉浇注料浇注时与搅拌机，用水量和水的纯净度有关，所以在搅拌时，搅拌机一定要干净及控制用水量和水须要干净。

　注：搅拌好的料在半小时内用完。

刚玉自流浇注料
项目 指标
SF90 SF92 SF90M SF90C
Al2O3  % ≥90 ≥92 / /
Al2O3+MgO  % / / ≥90 /
Al2O3+Cr2O3  % / / / ≥90
体积密度  g/cm3 ≥2.85 ≥3.05 ≥2.85 ≥2.90
常温抗折强度 MPa 110℃×24h ≥4 ≥6 ≥5 ≥5
1500℃×3h ≥12 ≥12 ≥12 ≥12
常温耐压强度 MPa 110℃×24h ≥30 ≥35 ≥30 ≥30
1500℃×3h ≥90 ≥90 ≥70 ≥80
自流值  mm 170~210（自流法）；200~220（跳桌法）
